Привет всем обучающимся!

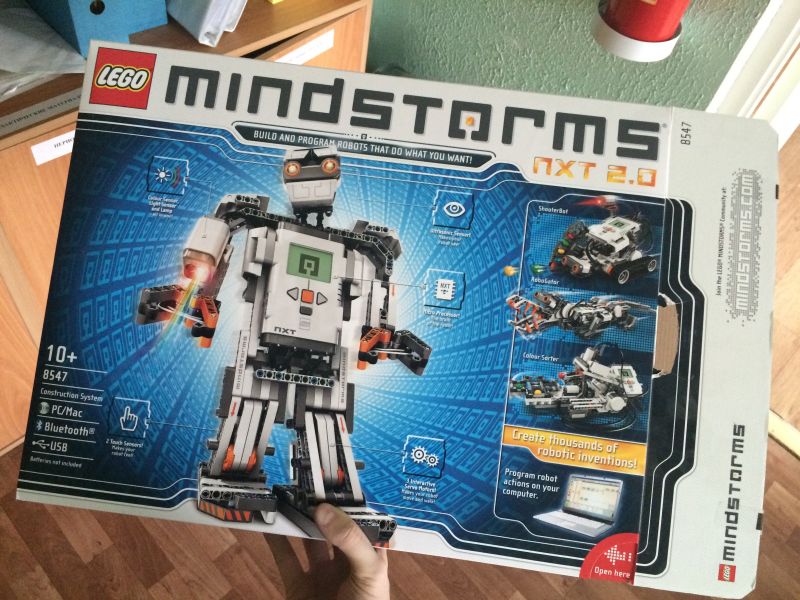

У меня такая проблема: имею в наличии конструктор Mindstorm 8547 (NXT 2,0, но видимо это не образовательная версия), не могу собрать двухмоторную тележку, не хватает мелочей(стопорнулся на сборке маленького колеса - третье опоры).
Прошу помощи у тех кто имеет кто имеет версию конструктора требуемую в курсе или просто те у кого есть детальки нужные для сбора моделей в заданиях. Со своей стороны готов оказать помощь в съемке заданий на видео, подготовке печатных материалов поля и тд., приму любую помощь. Спасибо всем заранее
картинка в PNG
схема в LDD
как-то так, смотря какие детали остались :) большое колесо конечно можно заменить на что-нибудь поменьше, можно взять колеса из других "бытовых" наборов Лего
Спасибо за ответ, Алексей! Я кстати так и собрал, но тележка такая неповоротливая получилась. хочется сделать совсем хорошо. В школе где я сейчас работаю, к сожалению, других конструкторов нет =(
Мне кажется, что такая несимметричная конструкция будет (из-за присущих лего деталям недостаточной жёсткости, люфтов и т.п.) постоянно перекашиваться и заедать под нагрузкой.
dyatlows, можете купить/заказать в любом магазине по продаже деталей лего колеса (шкив + шина)
шкив
шина
комплект будет стоит около 20-50 руб :)
интересный ресурс, я конечно заказал, но думаю что это на перспективу, а не для выполнения задания в довольно краткие сроки(особенно учитывая новогодние праздники). спасибо за информацию. Хотелось бы просто найти единомышленников для совместного выполнения заданий, вдруг ктото планирует этим заняться на каникулах=)
На самом деле использовать в качестве третьей опорной точки именно вращающееся колесо не обязательно. При "нормальном" поле (как чаще всего их печатают на баннерной ткани) в это месте может стоять просто скользящая по поверхности опора. И это практически ни в чем тележку не ограничивает на непрерывной поверхности - вот на полях "мозаичного" типа (составленных из многих мелких элементов) могут быть проблемы (а могут и не быть).
Спасибо за совет. Да, я думаю, так можно реализовать, но встеаки хочется не отходить пока что от норм=) да и поле придется самому печатать из листов А4
Как сделать поле из листов А4? Поделитесь опытом и пришлите файлы с частями поля, если можно.
Муторная задача....
Как-то понадобилось поле 4,5х4,5 м. Ну да – А4. Тем более, что полно плохо/неправильно напечатанного, но чистого с одной стороны. Корел (или Фотошоп) умеет разбивать большущую картинку на кусочки нужного формата. При этом оставляет 7-8 мм свободными со всех сторон, т.е. сама картинка разбивается на кусочки чуть меньшие, чем А4. Надо поставить опцию ~"Печатать штрихи для стыковки" (не помню точно название и где). Потом я обрезал (канцелярским ножом по металлической линейке) все листы по этим штрихам с двух соседних сторон (не противолежащих), например "верхние" и "правые". Клеил клеящим карандашом на большом столе на картонке. Мазал оставшееся свободное поле с лицевой стороны и приклеиваемый кусок с обратной - на ширину свободного поля. В течение небольшого времени склейку можно немного поправить. Потом сжимал склейку, "притирая" (не забыть вовремя оторвать от картонки).
+1 проблеме с полями, это ж жуть какая то, хоть бы организаторы выложили pdf с форматами А4 под склейку. Сейчас вот озадачился - надо корел дро ставить ради распечатки одного файла, думать, как разбить экзаменационное поле из огромного pdf на странички А4 (ну не может у меня принтер его плакатом распечатать!).
Corel достоин стоять на любом компе! Вне зависимости от сиюминутной необходимости распечатать это (эти!) поля. И потом, поставить и разбить, полагаю, не самое страшное...
Да, будете разбивать – попробуйте сперва на небольшое кол-во кусков. И напечатать. Посмотреть - примериться.
кому нужно для распечатки поле для экзаменационного задания, разбитое по листам А4 (сразу говорю - сам пока не печатал, но на глаз вроде разбил правильно) https://drive.google.com/file/d/0B0pzx7jWbkz2N01nNFAxaVBmT2c/view?usp=sh...
не распечатывал. но так и не понял принцип разбивки листов. он вообще есть?
например слева сверху направо вниз... или как пазлы подбирать?
144 листа? имхо, можно было немного сместить и не печатать один ряд листов.
Добрый день!
Для Nxt 2.0 здесь посмотрите инструкции тележек.
Возможно, будет полезен универсальный express-bot
Подвижное заднее колесо из черных шестеренок удачно сочетается с маленькими колесиками nxt 2.0
подскажите-покажите, пожалуйста, как технически изготовить лабиринт...
я делал из ватмана, одного листа хватает на 6 стенок
Самый простой вариант - вырезать стенки лабиринта из картона (подойдёт любой, хоть от коробок) и приклеить к полу или любой другой ровной поверхности скотчем. Я сам делал из листов формата A4, скрепляя их степлером и скотчем. Муторно, но лабиринт получается многоразового использования.
