Здравствуйте!
начал проходить тест №1
наткнулся на вопрос №2:
"Какими способами можно начать выполнение новой команды системы AutoCAD?"
и при выборе ответа №2:
"Нажав соответствующее сочетание горячих клавиш" - выдает ошибку
Мне показалось это не совсем верно
так как существует такие сочетания например как Ctrl+Shift+C - при нажатии которой запускается команда копирование с базовой точкой
Хотя возможно я что-то не правильно понял
Если мы не знаем всевозможные сочетания горячих клавиш - это не значит, что их нет. Плюс - любую команду пользователь способен повесить на понравившееся ему сочетание клавиш лично. Даже те, которые изначально не были вынесены на быстрый доступ. Посему считаю, что не особо корректная форма ответа вышла в тесте, слишком много трактовок и вариаций.
Вопрос этот уже был освещен, и на него дали ответ
Не думаю, что стоит поднимать эту тему еще раз, причем сразу в двух темах форума
А для тех кто мало опытен в автокаде, просто можно сказать, что некоторые команды Вы можете вызвать комбинацией горячих клавиш, а также можно создать свою комбинацию клавиш, и псевдонимы для команд, но это вы со временем узнаете
Здравствуйте! ) Если мои файы не открылись - они после мероприятий по восстановлению данных, пишите на почту: Neznaika_776@mail.ru, отправлю резервный.
В видео к примеру выполнения задания два допущена неточность: на 1:17 говорится о том, что мы задаем толщину линии ноль, при этом выбирается толщина линии "по слою". Ранее в видео 1.5 было показано, что по умолчанию толщина линии равна 0,25 мм, эта характеристика насколько я помню не освещалась и не изменялась, равно как и не рассматривались свойства слоев. К чему я веду: если в окне "свойства слоя" оставить все по умолчанию как заложено изначально автокадом, то получаем, что толщина линии "по слою" будет равна толщине линии "по умолчанию". Получается расхождение между озвучиваемой информацией и той, которая используется на самом деле. Это будет явно сбивать с толку людей, которые захотят проверить истинную толщину линии "по слою", используемую в чертеже. Извините за занудство, просто не исключаю вероятность, что при проверке задания 2 проверяющие будут снижать оценку за данное расхождение, что считаю неоправданным.
а он там нужен? указан диаметр отверстия и количество отверстий. этого достаточно, все отверстия расположены симметрично относительно центра окружности. или где-то еще надо было проставить?
Да, по правилам угловой размер нужен. Даже в обучающих примерах все должно быть максимально правильно. (учиться нужно на правильных примерах, даже в повседневной жизни). Это я утверждаю с точки зрения инженера-конструктора но не студента или преподавателя.
Добрый день! Угол указывают!. Но за исключением случаев, когда совершенно одинаковые отверстия расположены по окружности равномерно. Точно, как в заданиях.
На практике (на производстве) сначала или твой проверяющий, или БТД скажут тебе поставить угловой размер, если не они, то технолог начнет грызть мозг, если не технолог, то рабочий будет тебя вспоминать всем словарным запасом из не цензурной библиотеки. Рабочий не должен по чертежу высчитывать углы если размеры поставлены не правильно. А на сложных чертежах ставятся дополнительные размеры для справок.
PS. плз не думайте что я учу или поучаю, просто фундамент знания должен быть заложен правильно, чтобы после учебы будущему конструктору не пришлось доучиваться или переучиваться.
На черт. 55 угловой размер нанесен в связи с тем, что 4 одинаковых отверстия хотя и расположены равномерно по окружности, но их центры не лежат на осях симметрии детали.
Только в спорах рождается истина! И поэтому если кто найдет в ГОСТах указание на необходимость нанесения углового размера в рассматриваемом случае, то команда курса будет признательна и благодарна!
Коллеги, что вы пристали к этому угловому размеру, в этом курсе Вам дают азы работы в программной среде Автокад, а не припадают курс начертательной геометрии. Хватить воду лить...
У меня вопрос по тесту к разделу №4 нашего курса. Я прикрепляю скрин в принципе думаю там все понятно. Просто хотел понять в чем у меня ошибка в вопросе №2 теста к разделу №4.
Такая же проблема, как у человека (ответ 20), вы же не серьезно сделали ответы прям по урокам? Серьёзно? Что не делалось в видео уроке не считается за правильный ответ? Омг, пожалуйста, скажите, что это не так. Это очень обидно пролететь с ответом. Можно будет подать на это аппеляцию?
При создании штриховки, можно изначально создать тип штриховки, на каком она слое будет находиться, вес линий, цвет, масштаб, угол, прозрачность,аннотативность, ассоциативность, и еще несколько параметров (по памяти не помню) По крайней мере в автокаде 2012 - так можно
В этом нужно просто посидеть - поразбираться. Это вообщем.
Касаемо вопроса - мне подсказал один хороший человек:
"правильный ответ на второй вопрос немного бредоват. обратите внимание, что НЕ делалось в соответствующем видео"
я пересмотрел видео около 3-х раз и понял в чем подвох P.S. поздно вечером трудно сосредоточится
Думаю и Вы сможете понять, удачи)
Добрый день! Данная ситуация связана с выбранным шрифтом. При отсутствии на ПК заданного типа шрифта, он отображает значки (например, диаметр) не совсем адекватно.
лекция 5.6. команда "вращать" работает прекрасно и с набором отрезков, необязательно их делать областью. при этом, вы можете сами выбрать на начальном этапе, что получится в результате вращения - твердое тело или поверхность (solid or surface).
Здравствуйте!
начал проходить тест №1
наткнулся на вопрос №2:
"Какими способами можно начать выполнение новой команды системы AutoCAD?"
и при выборе ответа №2:
"Нажав соответствующее сочетание горячих клавиш" - выдает ошибку
Мне показалось это не совсем верно
так как существует такие сочетания например как Ctrl+Shift+C - при нажатии которой запускается команда копирование с базовой точкой
Хотя возможно я что-то не правильно понял
Добрый день!
В данном случае Вы правы, но не для всех команд есть "горячие" клавиши.
Если мы не знаем всевозможные сочетания горячих клавиш - это не значит, что их нет. Плюс - любую команду пользователь способен повесить на понравившееся ему сочетание клавиш лично. Даже те, которые изначально не были вынесены на быстрый доступ. Посему считаю, что не особо корректная форма ответа вышла в тесте, слишком много трактовок и вариаций.
Вопрос этот уже был освещен, и на него дали ответ
Не думаю, что стоит поднимать эту тему еще раз, причем сразу в двух темах форума
А для тех кто мало опытен в автокаде, просто можно сказать, что некоторые команды Вы можете вызвать комбинацией горячих клавиш, а также можно создать свою комбинацию клавиш, и псевдонимы для команд, но это вы со временем узнаете
Олег! Спасибо за помощь в ответах на вопросы!
Здравствуйте! ) Если мои файы не открылись - они после мероприятий по восстановлению данных, пишите на почту: Neznaika_776@mail.ru, отправлю резервный.
Ян Викторович! Добрый день!
Рада Вас приветствовать на курсе!

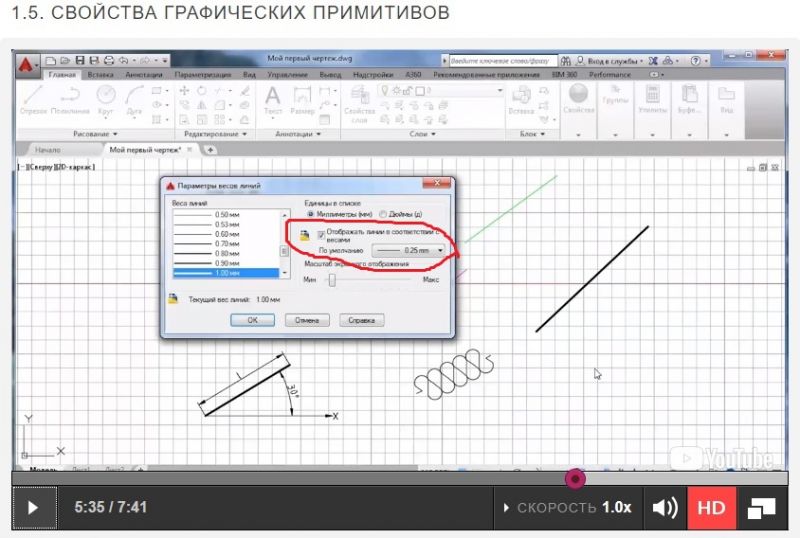

В видео к примеру выполнения задания два допущена неточность: на 1:17 говорится о том, что мы задаем толщину линии ноль, при этом выбирается толщина линии "по слою". Ранее в видео 1.5 было показано, что по умолчанию толщина линии равна 0,25 мм, эта характеристика насколько я помню не освещалась и не изменялась, равно как и не рассматривались свойства слоев. К чему я веду: если в окне "свойства слоя" оставить все по умолчанию как заложено изначально автокадом, то получаем, что толщина линии "по слою" будет равна толщине линии "по умолчанию". Получается расхождение между озвучиваемой информацией и той, которая используется на самом деле. Это будет явно сбивать с толку людей, которые захотят проверить истинную толщину линии "по слою", используемую в чертеже. Извините за занудство, просто не исключаю вероятность, что при проверке задания 2 проверяющие будут снижать оценку за данное расхождение, что считаю неоправданным.
Добрый день! Интересная логическая цепочка! Спасибо!
Окно "Свойства слоя" пока еще в курсе не рассматривалось и поэтому не думаю, что слушатели будут снижать оценки.
Но сделанный Вами вывод имеет право на существование и мы обязательно устраним данную неточность!
Спасибо за такое внимательное отношение к курсу!
Здравствуйте.
В задании № 2 на всех 8 вариантах примеров отсутствует угловой размер.
а он там нужен? указан диаметр отверстия и количество отверстий. этого достаточно, все отверстия расположены симметрично относительно центра окружности. или где-то еще надо было проставить?
Да, по правилам угловой размер нужен. Даже в обучающих примерах все должно быть максимально правильно. (учиться нужно на правильных примерах, даже в повседневной жизни). Это я утверждаю с точки зрения инженера-конструктора но не студента или преподавателя.
Добрый день! Угол указывают!. Но за исключением случаев, когда совершенно одинаковые отверстия расположены по окружности равномерно. Точно, как в заданиях.
На практике (на производстве) сначала или твой проверяющий, или БТД скажут тебе поставить угловой размер, если не они, то технолог начнет грызть мозг, если не технолог, то рабочий будет тебя вспоминать всем словарным запасом из не цензурной библиотеки. Рабочий не должен по чертежу высчитывать углы если размеры поставлены не правильно. А на сложных чертежах ставятся дополнительные размеры для справок.
PS. плз не думайте что я учу или поучаю, просто фундамент знания должен быть заложен правильно, чтобы после учебы будущему конструктору не пришлось доучиваться или переучиваться.

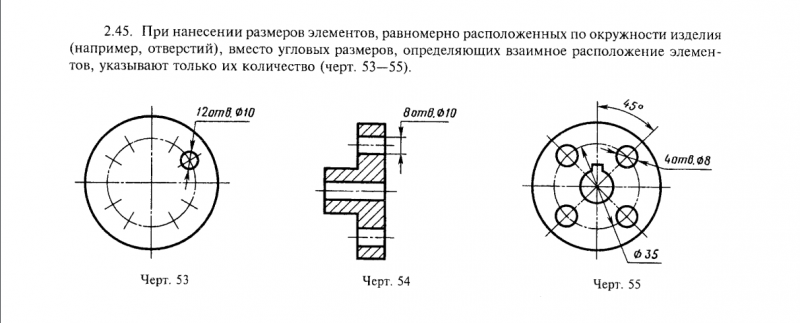

Скриншот из ЕСКД
Думаю в нашем случае угловые размеры не обязательно ставить, но если вдруг захочется никто не поругает
Добрый день всем!
На черт. 55 угловой размер нанесен в связи с тем, что 4 одинаковых отверстия хотя и расположены равномерно по окружности, но их центры не лежат на осях симметрии детали.
Только в спорах рождается истина! И поэтому если кто найдет в ГОСТах указание на необходимость нанесения углового размера в рассматриваемом случае, то команда курса будет признательна и благодарна!
Коллеги, что вы пристали к этому угловому размеру, в этом курсе Вам дают азы работы в программной среде Автокад, а не припадают курс начертательной геометрии. Хватить воду лить...
Прошу прощения, но команда "растянуть" может еще называться все же стреТч, а не стреЙч (stretch - растягивать, тянуть).
Добрый день.

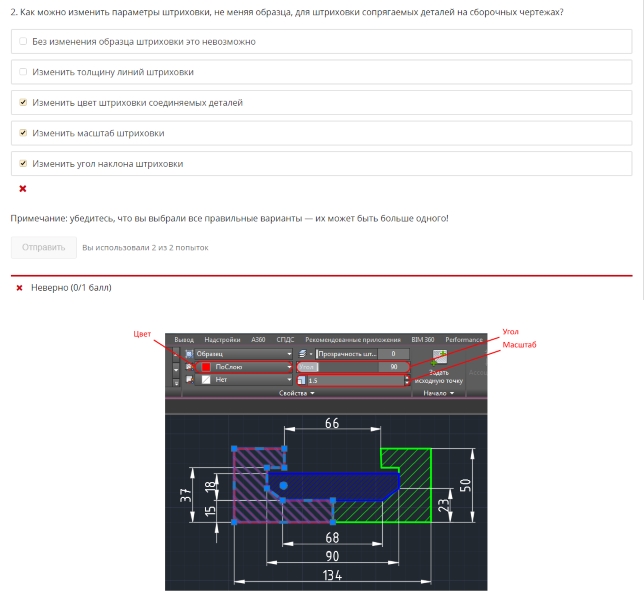

У меня вопрос по тесту к разделу №4 нашего курса. Я прикрепляю скрин в принципе думаю там все понятно. Просто хотел понять в чем у меня ошибка в вопросе №2 теста к разделу №4.
Добрый день! Данный вопрос связан с требованиями ГОСТов ЕСКД к созданию сборочных чертежей.
Такая же проблема, как у человека (ответ 20), вы же не серьезно сделали ответы прям по урокам? Серьёзно? Что не делалось в видео уроке не считается за правильный ответ? Омг, пожалуйста, скажите, что это не так. Это очень обидно пролететь с ответом. Можно будет подать на это аппеляцию?
Добрый день!
В вопросе нет указаний на возможности программы. В данном вопросе теста спрашивалось как изменить штриховку на сборочных чертежах, т.е. по ГОСТам.
При создании штриховки, можно изначально создать тип штриховки, на каком она слое будет находиться, вес линий, цвет, масштаб, угол, прозрачность,аннотативность, ассоциативность, и еще несколько параметров (по памяти не помню) По крайней мере в автокаде 2012 - так можно
В этом нужно просто посидеть - поразбираться. Это вообщем.
Касаемо вопроса - мне подсказал один хороший человек:
"правильный ответ на второй вопрос немного бредоват. обратите внимание, что НЕ делалось в соответствующем видео"
я пересмотрел видео около 3-х раз и понял в чем подвох P.S. поздно вечером трудно сосредоточится
Думаю и Вы сможете понять, удачи)
Добрый вечер. Задание №4 Вариант 5. Где должен быть значок диаметр 40, стоит вопросительный знак 40.
Добрый день! Данная ситуация связана с выбранным шрифтом. При отсутствии на ПК заданного типа шрифта, он отображает значки (например, диаметр) не совсем адекватно.

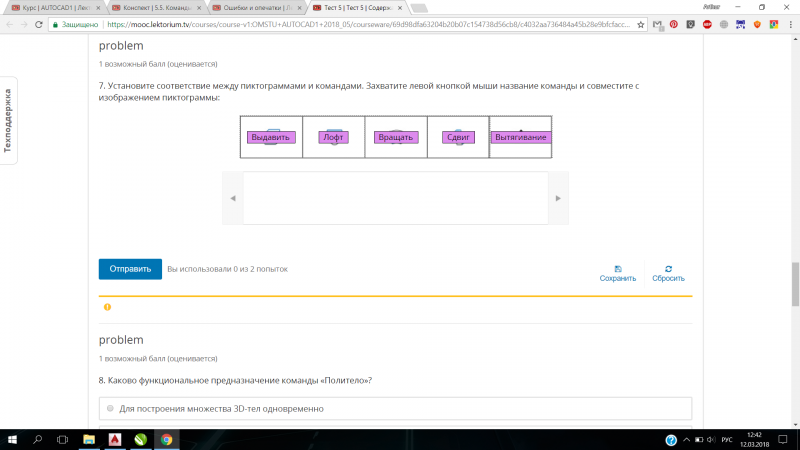

5 тест 7 задание - ошибка при отправке. Браузер закрывал, страницы обновлял - всё едино. И даже текст ошибки не высвечивается.
да, у меня тоже так, уже не первый раз
в прошлый раз само прошло, ближе к вечеру
дайте тесту вызреть ;)
уже все работает без проблем.
и ПОЖАЛУЙСТА, выполняйте просьбы преподавателей не светить столь явноответы. не важно, правильно вы отвечаете или нет.
лекция 5.6. команда "вращать" работает прекрасно и с набором отрезков, необязательно их делать областью. при этом, вы можете сами выбрать на начальном этапе, что получится в результате вращения - твердое тело или поверхность (solid or surface).
Добрый день!
А в какой версии AutoCAD? В 2016 не срабатывало!
2016, англ версия для win 10
ДА? Супер! Спасибо!
